在自动制袋包装机中，卷筒薄膜由舒展平坦输送到卷折成各种袋型的过程中，制袋成型器起到一个关键的作用，它对包装的形式、尺寸及其质量有直接的影响。因此，正确地设计和选择成型器是非常重要的。怎么设计包装机制袋成型器已经成为考验包装机械设计人员的重要依据。

 常用的制袋成型器主要有以下几种：翻成型器、三角板成型器、象鼻成型器、U型板成型器以及缺口导板成型器等。正确设计和制造成型器的关键点为：

 1)尽量减少薄膜通过成型器所受的阻力，使薄膜不产生纵向或横向的拉仲变形以及皱折等。

2)确保薄膜自然贴合、无拉伸、无腾空地通过成型器，自然卷合，正确成型。

3)结构简单可靠，制造方便，调试容易。

 以下就几种成型器的设计加以详述。

 1.包装机翻成型器的设计

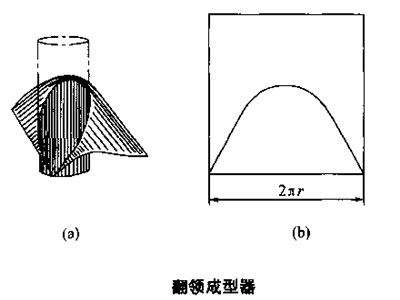

 在下图所示的包装系统中，采用的成型器就是翻成型器。图示可见，薄膜由后一根导辊引入，经翻曲面滑入加料瞥5和成型简6的间隙间。在这一过程中，薄膜自然卷合成圆筒状。由此可见，其设计关键在于正确设计翻曲面与成型筒曲面的拼接曲线，要求要自然圆滑地过度。

2.包装机三角板成型器的设计

3.包装机象鼻成型器设计

 象鼻成型器的两边都带有护边，目的是防止成型器曲面过长而导致薄膜贴合不良面跑伯，影响翻折制袋。折边的宽度可取m＝35—20咖。下图中，在D处，三角板离上面距离为府。实际生产中，往往将r，D段截断，在G处设置导辊将薄膜直接引入D处。

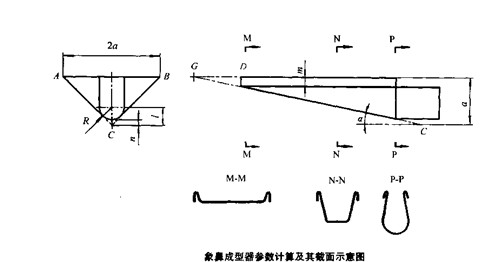

 象鼻成型器的制造一般采用不锈钢薄板，要求外表面光滑乎整。其三角部分和圆弧槽部分可用整块板料卷曲而成，因为它们的展开宽度是相等的。下图所示是象鼻成型器结构及展开图，沿虚线卷折即可制得成型器，图中参数可通过计算加以选择。
